UGS-A 彩色石英玻璃液位計

產品型號

生產廠家

類別
玻璃液位計

想了解更多有關自儀產品與相關解決方案嗎?

給我們發電子郵件

或者致電我們:
021-33878550

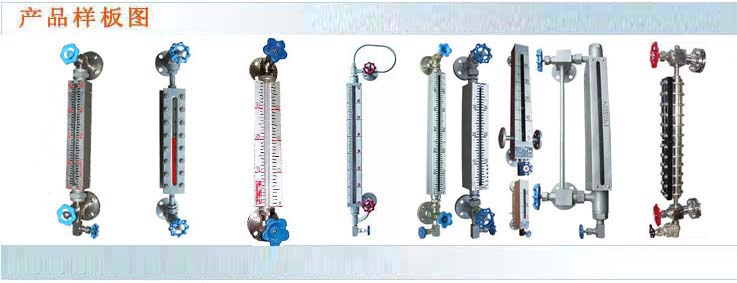

UGS系列彩色石英玻璃液位計


    UGS系列彩色石英玻璃液位計是我公司采用高純度石英管(99.99%SiO2)制造的產品。儀表顯示清晰,密封性能好耐高溫,高壓,防粘稠,壽命長,沖洗,維護方便,廣泛用于石油,化工,電力,冶金等行業中各種容器及鍋爐的液位檢測指示,特別適用于無色透明液體的測量指示(如水,液氨,輕油,液化氣,丙烯等)電話:021-56697188 傳真:021-56877599。

◆結構原理

    UGS系列彩色石英玻璃液位計通過自然光在液體中折射的光學原理,借助濾色紅綠玻璃片,測量時,使液相顯示綠色,氣相顯示紅色,由于液,氣相顯示反差很大,所以指示鮮明清晰電話:021-56697188 傳真:021-56877599。

    三色界位計利用兩種液相介質的比重差,使特殊鍍層的玻璃浮子在界位上。該鍍層玻璃浮子十分醒目,同時,氣紅液綠顯示液位。

    三色光學界位計利用兩種液體界面和液體與氣相的折射光學原理使用液位,界位清晰的顯示。

主要技術參數(電話:021-56697188 傳真:021-56877599)

材質:碳鋼,不銹鋼,304SS,316L
透明石英管
特質的99.99%SiO2(其變形點1077℃,軟化點1730℃,抗壓強度
                  1170kgt/平方厘米,膨脹系數5.5*10-7經特殊
                 工藝處理后具有耐高溫,高壓和優良的機械特征)。

顯示高度與測量范圍關系:
顯示范圍
200
400
700
1000
1300
1600
1900
法蘭中心距
300
500
800
1100
1400
1700
2000
工作溫度:-50-450℃
測量范圍:法蘭中心距(300,500,800,1100,1400,1700,2000mm)
鍋爐水位計:300,400,4400mm
特殊規格請用戶注明
過程連接:DN20(或DN25,DN40)凸面或平面,法蘭標準HG20592-20635-97,其他法蘭標準請用戶注明.
伴熱蒸汽夾套:工作壓力:1.0MPA 接管尺寸:G1/2”外螺紋
電伴熱:采用自限溫度伴熱帶及防爆溫度監控器,防爆等級:Eex ed II CT6
電話:021-56697188 傳真:021-56877599

型號規格

UGS-
彩色石英玻璃液位計  電話:021-56697188 傳真:021-56877599


A
標準型,無盲區,閥門帶安全裝置,帶排污閥,溫度-50-450℃
基本形式
B
普通型 溫度-50-450℃
C
防腐型,不銹鋼內襯PP材質溫度≤80℃
D
防腐型 不銹鋼內襯PTFE材質,溫度≤200℃
G
大口徑玻璃液位計

1
碳鋼
材質
2
不銹鋼 304SS,316L

-
06
0.6MPA
工作壓力

16
1.6MPA
25
2.5MPA
40
4.0MPA
64
6.4MPA
100
10.0MPA

-
20
DN20
法蘭通徑

25
DN25
40
DN40

RF
凸面
法蘭密封面
FF
平面

-
300
300mm
測量范圍

500
500mm
800
800mm
1100
1100mm
1400
1400mm
1700
1700mm
2000
2000mm
-..
特殊規格填數字
J1
蒸汽加熱夾套
伴熱選項
J2
循環水加熱夾套
J4
電伴熱
?
