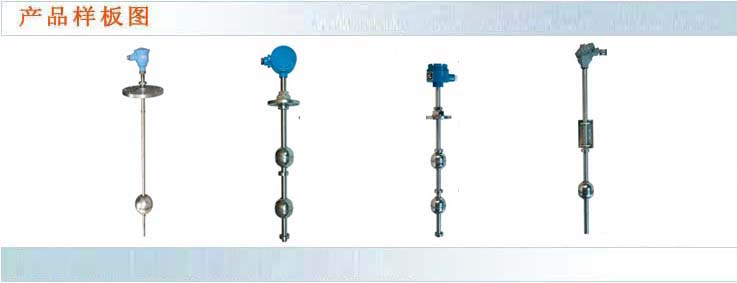

UQK-71系列干簧式浮球液位控制器
 UQK-71系列干簧式液位控制器，廣泛用于民用建筑中水池，水塔，水箱，以及石油化工，造紙，食品，污水處理等行業內開口或密閉儲罐，地下池槽中各種液體的液位測量，被檢測的介質可為水，油，酸，堿，工業污水等各種導電及非導電液位體，本控制器與本廠的DK-10電機控制箱配套使用可對液位進行自動控制 電話：021-56697188 傳真：021-56877599。

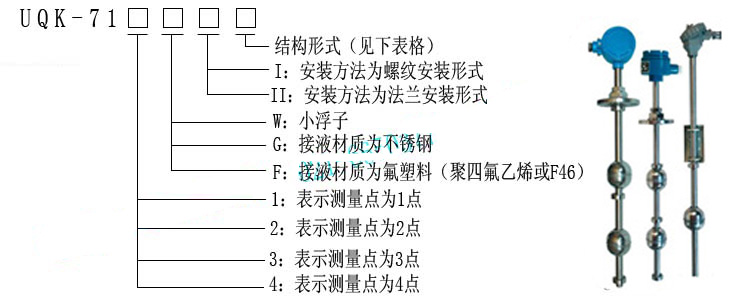

◆型號說明
（注：需控制3點及4點以上的控制器可協商解決）
◆主要技術性能
1、測量范圍：G型（不銹鋼）：≤4M，（4M以上協商解決）
F型（氟塑料）：≤4M
2、被測介質溫度：國產干簧管：-10～80℃，進口干簧管：-10～120℃
3、被測介質比重：＞0.8g/cm3
4、工作壓力：≤0.6MPA
5、干簧管觸點容量：220VAC，0.5A
6、電話：021-56697188 傳真：021-56877599
◆工作原理（電話：021-56697188 傳真：021-56877599）
在控制器中裝若干只GAG-5型大功率干簧管，當裝有磁鋼的浮球隨液位上、下時干簧管的觸點隨著發生動作，從而達到控制液位的目的，與本廠的DK-10電機控制箱配套，可驅動泵對液位進行全自動控制。
◆安裝與接線（電話：021-56697188 傳真：021-56877599）
1、法蘭安裝G-法蘭標準GB2555-1981 DN150，PN0.6;F-法蘭標準GB2555-1981 DN100，PN0.6;(其它法蘭標準協商解決)
2、傳感器與顯示儀之間的聯接線不能與交流電源線同路敷沒，因為感應交流電有可能會影響儀表，同時為了避免干擾信號，心可能使用屏蔽電纜在鐵管內敷設。
3、傳感器裝在被測容器上，其安裝方法見圖二，傳感器下端最好與容器底部固定牢。
4、由于受鐵路運動的限制，大于4M以上的采取分段裝箱，安裝時由用戶自行焊接，焊接后必須將焊縫銼平正，并做好水壓試驗（壓力小于0.6MPA）確定不漏方可使用，F(xiàn)型的傳感器還須將隨箱來的氟塑料套上并固定，或用戶自行解決運輸問題。
5、接線按照線盒內示意圖。
◆訂貨須知（電話：021-56697188 傳真：021-56877599）
1、寫明傳感器的規格，型號，數量
2、寫明傳感器的材質，測量點L1、L2、……..Ln的具體位置及傳感器的總長。應提供L1、L2、…………LN觸點形式(常開或常閉)，如不確定則以常開觸點生產。3、傳感器在安裝前須進行檢查，把萬用表棒接在傳感器接線端子，當浮球上下移動時，相應地使干簧管動作。
|
