LSWB系列通用型智能溫度變送器
 ☞ 先進技術
√ 全智能、數字化、可編程；
√ 環境溫度、零點、滿幅自動補償；
√ 極高的穩定性，確保準確度多年不變；
√ 電源、輸入、輸出、雙回路間高隔離度；
√ 符合國際電工委員會IEC61000相關抗電磁干擾標準。
☞ 重要的技術參數
□ 系統傳輸準確度：±0.5%×F·S(可訂制±0.1%)
□ 工作環境溫度：-10~55℃
□ 測量熱電阻時允許的引線電阻：≤15Ω
□ 冷端補償溫度精度： 1℃(預熱時間30分鐘)
□ 電流輸出允許外接的負載阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω
需要更大的負載能力請在訂貨時說明
□ 電壓輸出時的內部阻抗：250Ω
□ 輸入/輸出/電源/通訊/雙回路之間絕緣強度：
直流DC≥2000V.dc，交流AC≥1500V.dc
□ 抗電磁干擾度：符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
□ 供電電源：直流：DC24V±10% V
交流：AC95～265V
□ 輸入功率：1.3～2.5W(與型號有關)

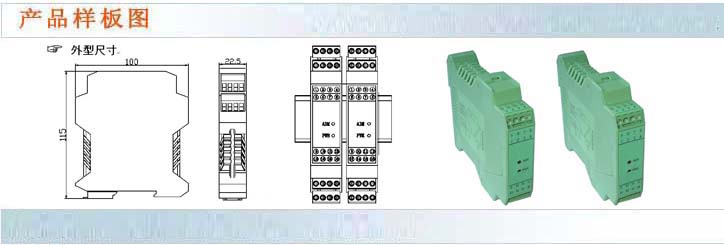

□ 外形尺寸：寬×高×深：22.5×100×115mm
□ 更為詳細的技術指標請參見《產品樣本及技術手冊》
□ 電話：021-56697188 傳真：021-56877599
☞ 輸出狀態
□ 在用戶不特別指明的情況下，無論輸入信號出現何種故障狀態(開路短路反接超量程)，在滿量程范圍內輸出均跟隨輸入信號變化，但最大不超出輸出上限的12.5%(如4-20mA 輸出時,最小輸出可為0mA,最大不超過22mA)。
□ 用戶可在訂貨時指定或自行通過編程器，將輸入故障狀態(同上)下的輸出設置為某一固定值，或保持輸入故障前的輸出值不變。
□ 關于輸出狀態的詳細說明及設置方法請見《產品樣本及技術手冊》。
☞ 關于接地線的說明
如接地線可靠接地，可確保本產品符合IEC61000-4-4：1995中第三類工業現場環境對抗電磁干擾的要求，如不接地線則會降低該項指標，但仍然可保證符合第二類以下的工業現場環境的應用，這已適用于絕大部分的工業現場。
☞ 面板指示
□ PWR：電源指示燈(綠色)；
□ ALM：輸入信號報警指示燈(紅色)；
輸入信號故障時閃爍； 輸入信號超量程時長亮。☞ 選型說明
□ 輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
其它輸入、輸出類型另行特殊訂制；
□ 單回路輸入最多可以有兩路輸出，雙回路輸入每路只能對 應一路輸出；
□ 雙回路產品輸入信號如需不同，請與本公司聯系；
□ 含通訊產品僅單輸入，并且只有單路輸出加通訊接口。
☞ 接線圖：電話：021-56697188 傳真：021-56877599
★ 特別注意：
□ 220V供電產品的電源線接入電源端子L、N之間，L接相線，N接零線。 □ 當儀表為熱電偶輸入時，請選用包裝盒內附件，有冷端補償?shù)膶Ｓ媒泳€端子， ☞ 安裝方法
□ 35mm導軌式安裝，安裝時請注意卡位穩定、牢固。
□ 請盡可能垂直安裝，以利于儀表內部熱量散發。
☞ 編程及校準
對本產品編程及校準有三種方式可供選擇：
□ 現場手持式中文編程器：它可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便，但價格較高；
□ 簡易型編程器：單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，價格經濟；
□ 由于本產品采用數字化結構，并采取了環境溫度自補償、零點自動校準等先進技術，因此可長年保證準確度在規定范圍內，不需頻繁校準。
☞ 使用環境：電話：021-56697188 傳真：021-56877599
安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4-4：1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
☞ 其它說明
□ 關于各型號功率的計算及常見問題判斷處理方法請參見《產品樣本及技術手冊》中的詳細介紹。
□ 本使用說明中的內容如與網站、樣本等資料有不符之處，以本說明書為準。
□ 如需對本產品進行編程、校準，請選用配套的編程器或計算機軟件。 |
