DKZ直行程電動執行機構
 DKZ型電動執行機構是DDZⅡ型電動單元組合儀表中的執行單元，它包括執行機構和伺服放大器二個獨立整件，以電源為動力，接受統一的標準直流信號O—l0MA或4-20MA，將此轉變成與輸入信號相對應的直線位移，自動地操縱調節閥等，完成自動調節任務。銷售總機：021-56697188
使用DKZ型電動執行器的自動調節系統，配用DFD-09型電動操作器，可實現調節系統手動=自動無擾動切換。
□主要技術指標
輸入信號：O～lOmA DC
輸入電阻200Ω
輸入通道：3個（相互隔離）
電源電壓：220V 50—60Hz
使用環境溫度-10～+500C
使用環境濕度≤95%
□型號規格
在輸入端無輸入信號時，放人器沒有輸出，單相伺服電動機停轉，輸出軸穩定在預選好的零位（此時位置發送器輸出電流為零k
當輸入端有個輸入信號（接入極性應和位置反饋電流極性相反），此輸人信號與系統本身的位置反饋信號在伺服放大器的前置級磁放大器中進行磁勢的綜合和比較。由于這二個信號的極性相反，若它們不相等，就有誤差磁勢出現，從而使伺服放大器有足夠的輸出功率而驅動伺服電機，執行機構的輸出軸就朝著減小這個誤差磁勢的方向位移，直到位置反饋信號和輸入信號相等時為止，此時輸出軸就穩定在與輸入信號相對應的位置上。銷售總機：021-56697188
由于單相伺服電動機采用杠桿式或外磁式制動結構，能保證在斷電后迅速地制動，改善了系統的穩定性，并能限制輸出軸的慣性情走，消除負載反作用力的影響。
根據現場的條件，可將執行機佝安裝在閥體或其他調節機構上用螺釘緊固。安裝時應考慮到手動操作及維修拆裝的方便，安裝時必須避免所有接合處的松動間隙。限位塊作限位用更不可松動和隨便拆裝。
電動執行機構的電氣安裝接線包括伺服放大器、電動操作器、執行機構二個部分。
伺服放大器、執行機構通過插頭座對外接線，安裝時應考慮使用中間過渡接線端子。

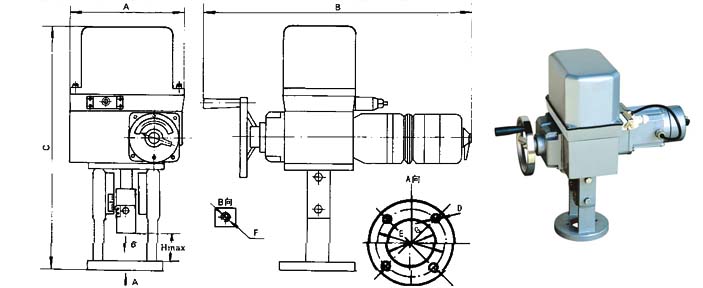

□外型及安裝尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
