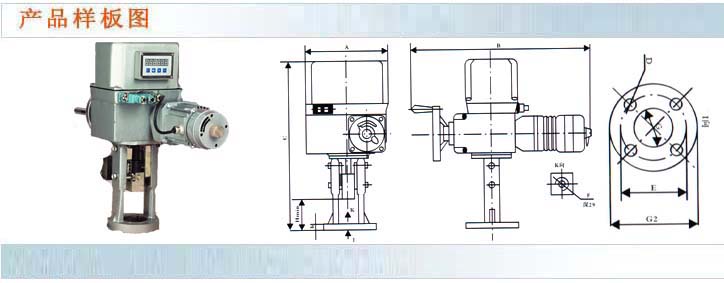

DKZ-EX型直行程電動執行機構（智能一體化）
 一 產品用途
DKZ(ZKZ)型角行程電動執行機構以交流電源為動力，接受統一標準信號4~20mAdc將此信號轉變成對應的直線機械位移，操縱桿，雙座調節閥，套筒閥等完成過程系統的自動調節任務。
二 產品主要特點
執行機構的控制器集位置發送器與伺服放大器與一體，用單片微處理器作主控元件可直接接受模擬量控制。
具有接受無源開關量（如DCS系統的DO）控制功能。
控制器帶有LED數碼顯示，可以清晰直觀的顯示執行機構的運行狀態和調節機構的開度。
控制器帶有操作面板，一般不需打開控制器外殼，就可以人機對話的方式，對執行機構進行調整和參數設定。
輸出軸在行程的極限位置時（開位和關位），具有開關量信號輸出，供控制系統選用。
具有斷輸入信號，斷反饋信號，執行機構或調節機構卡死等故障保護功能以及故障顯示和故障報警信號輸出（開關量接點）。
三主要技術指示
1.輸入信號： a模擬量信號4~20mAdc(輸入電阻250Ω)
b開關量信號（外部無源接點接通有效，開，關方向各一付接點）
2.位置反饋：4~20mAdc (負載電阻500Ω)
3.基本誤差限：±1.5% ±2.5%
4.死區設定：1%~2%
5.回差：不大于1.5%
6.額定行程：見表一
7.額定負載：見表一
8.工作電源：220V,50Hz
9.使用環境：
溫度-25℃~70℃
相隨濕度＜95%
周圍空氣不含腐蝕性氣體
10.常用的產品型號與規格
六 訂貨須知
1.訂貨時應注明產品的名稱 型號和數量
2. 如需要配置操作器和球形鉸鏈應另注明
3.本產品適配的操作器型號如下：
ZPT-1002電動操作器（無源開關量操作器）
SFD-5002信號操作器（模擬信號輸出操作器）
球形鉸鏈的規格應與執行機構的規格相適應。
|
