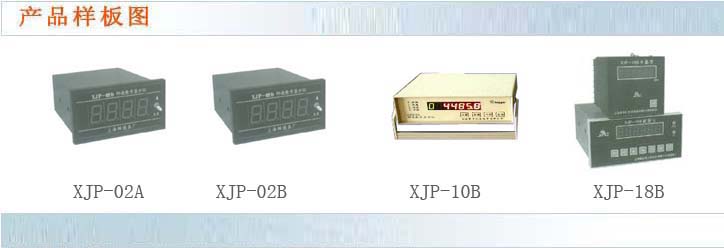

XJP-18B轉速數字顯示儀
 本儀表是專為上海冶金設計院制造的盤裝儀表，適配使用12V或24V流電源供電的且具有90度電角度相位差的二脈沖型傳感器（例如上海轉速表廠生產的SZGB-20）用于顯示和位置有關的物理理，本儀表由一臺主機與一臺外顯示組成，主機有清零、設置脈沖當量，設置初態值功能，外顯示只有清零功能。顯示位數六位，包括一位符號位和五位有效數字位。示值小于0時，符號顯示“一”，反之消隱。儀表具有斷電保護功能，對脈沖當量和即時位置示值進行掉電保護，允許一次斷電時間最長為一年。對傳感器適配電壓用戶應在訂貨時注明是12V還是24V，小數點位置用戶也須注明，如果不注明，儀表顯示一位符號，三位整數加二位小數。
□ 主要技術性能指標
最高輸入頻率：7kHz
輸入信號相位差：90°±45°電角度
顯示與主機距離：最大100米
供電電源：220V +10/-15% 50Hz ±1.5Hz
主機10VA，外顯示5VA
輸入電阻：1.5或3KΩ，直接進光電耦合器陰極（低電平驅動），使用12V傳
感器的輸入電阻1.5KΩ，使用24V傳感器輸入電阻3KΩ
主機提供傳感器穩壓電源：12VDC/150mA 或24 VDC/150mA使用溫度-5-50度，相對濕度不大于85%
外形：主機寬160，高80，深100;(mm)
外顯示高96，寬96，深100;(mm)
開孔尺寸：主機高76，寬152，外顯示高92，寬92
重量：主機約1kg,外顯示約0.5 kg,
電源接220VAC，主機的COM、VD、信號B、信號A分別接編碼器的直流供電電源負端、正端和B、A輸出信號，若計數方向與實際相反，請將A、B兩個信號對換一下。主機與外顯示的聯接：將1～7與外顯示的1～7分別按號對應相聯即可（共7根線）若無外顯示的則不用聯。
外顯示接線圖
|
|||||||||||||||||||||||||||||
