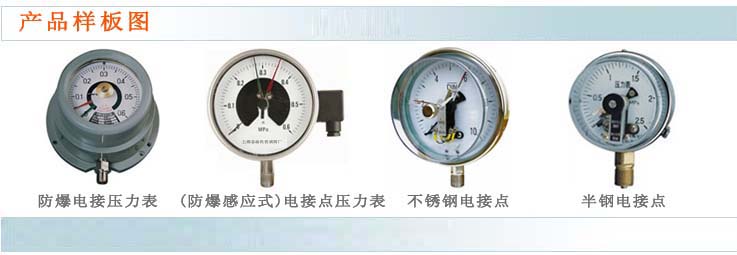

YXG-152-B 防爆感應式）電接點壓力表
 （防爆感應式）電接點壓力表是專用于某些有爆炸危險場所有儀表，該表具有對工藝流程中的流體介質的壓力參量進行檢測、自動控制、自動報警等功能。
主要用于核電、化工、船舶、冶金等行業。本儀表按《GB3836.1-2000爆炸性環境用防爆電氣設備通用要求》和《GB3836.4-2000O爆炸性環境電氣設備本質安全型電路和電氣設備“i”》兩標準設計制造的，并經國家級儀器儀表防爆站安全監督檢驗站檢驗儀表與安全柵（推薦選用德國“P+F”公司的KFD2-SR2-EX1.W或KFD2-SR2-EX2.W）配套使用，可構成本質安全防爆系統。儀表防爆標志為ExibllCT6,儀表防爆合格證編號為GYB05169。該表可適用于戶內或有遮蓋物的1區和2區的爆炸性工廠危險場所。
□主要技術指標
精確度等級：1.6
測量范圍：0-0.1 0-0.16 0-0.25 0-0.4 0-0.6 0-1 0-1.6 0-2.5 0-4 0-6 0-10 0-16 0-25 0-40 0-60
-0.1-0 -0.1-0.06 -0.1-0.15 -0.1-0.3 -0.1-0.5 -0.1-0.9 -0.1-1.5 -0.1-2.4Mpa
控制方式：感應式電流開關（引進德國P+F公司的器件）
工作電壓：8V DC
工作電流：通態≥3mA、斷態≤1Ma
二限最小的間隔范圍：滿量程的2.5%
工作環境溫度：-10℃--+55℃
重量：1.5kg
□主要技術指標
本儀表的測理各級黨組織充由彈簧管、拉桿和齒輪傳動機構、示值部件組成。被測介質的壓力作用于彈簧管，使其自由端產生位移，由拉桿傳到齒輪傳動機構予以放大，并轉換成指針的轉動，在度盤上指示出被測值。
本儀表的接點形式為感應式接點開關，是由安裝在上、下限設定針上的感應開關及信號針組成。其關鍵器——感應開關由德國的“P+F公司”制造。接點發出位式信號的工作原理以YXG-1520-B/21為例加以說明：當壓力為零時，上限接點輸出為小于1mA的斷態信號，下限接點輸出為大于3mA的通態信號。當壓力上升到達下限值時，下限信號針進入下限感應開關的縫隙中，使下限感應開關電氣狀態改變，下限接點輸出立即跳變成小于1mA的斷太信號。當壓力繼續上升，下限信號針保留，接點信號保持。當壓力上升到達上限值時，上限信號針被帶離上限感應開關的縫隙，使上限感應開關的電氣狀態改變，上限接點輸出立即跳變成大于3mA的通態信號。壓力繼續上升，信號保持。當壓力回落至上限值時，上限信號又插回上限感應開關的縫隙中，上限感應開關又回復原來的狀態，使上限接點輸出跳變回小于1mA的斷態信號。壓力繼續下限，信號保持。歌劇中的首席女主角壓力下降至下限值時，下限信號針又被帶離下限感應開關的縫隙，下限感應開關又回復原來的狀態，使下限接點輸出跳變回大于3mA的通態信號。
本儀表與外設備用適當?shù)碾娐愤B接后，便能發出所需的報警信號或開、停機等控制的壓力的動作，將系統壓力控制在所需范圍內。
本儀表為本質安全型儀表，當其與關聯設備相聯后，便能與電網相聯構成本安防爆系統。
|
