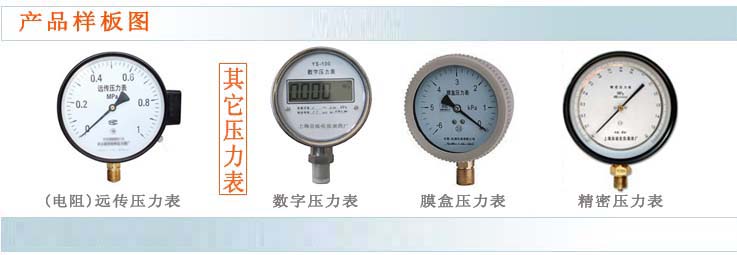

（電阻）遠傳壓力表YTZ-150
 電阻遠傳壓力表適用于測量對鋼對銅合金不起腐蝕作用的液體、蒸氣和氣體等介質的壓力。因為在儀表內部設置一滑線電阻式發送器，故可把被測值以電量值傳至遠離測量點的二次儀表上，以實現集中檢測和遠距離控制。此外，本儀表并能就地指示壓力，以便于現場工藝檢查。
□主要技術指標
精確度等級：1.6
發送器起始電阻值：3-20Ω
發送器滿度電阻值：340-400Ω
發送器接線端①②外加電壓不大于6V
滑線電阻式發送器接線圖
使用環境條件：-40-60℃，相對濕度不大于85%，且震動和被測（控）介質的急劇脈動應對儀表正常工作無明顯影響。
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.4%/10℃
重量：1.2kg
□結構原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器等的組成。
儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電 阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸發生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。
|
